रेलवे फिश प्लेट

Gnee Steel (तियानजिन) कं, लिमिटेड चीन में रेलवे फिश प्लेट के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है, कम कीमत के साथ अनुकूलित सेवा का भी समर्थन करता है। कृपया बेझिझक हमारे कारखाने से चीन में बनी सस्ती रेलवे फिश प्लेट खरीदें।

रेल जोड़रेल शब्दावली में, इसे फिशप्लेट, स्प्लिस बार या ज्वाइंट बार भी कहा जाता है, इसका उपयोग दो रेल पटरियों को एक साथ जोड़ने के लिए किया जाता है। यह नाम मछली से लिया गया है, एक घुमावदार प्रोफ़ाइल वाली लकड़ी की पट्टी जिसका उपयोग जहाज के मस्तूल को मजबूत करने के लिए किया जाता है। ऊपर और नीचे के किनारों को अंदर की ओर पतला किया जाता है, इसलिए जब इसे जगह पर बोल्ट किया जाता है तो डिवाइस रेल के ऊपर और नीचे के बीच में फंस जाता है। रेल परिवहन मॉडलिंग में, फिशप्लेट अक्सर एक छोटी तांबे या निकल चांदी की प्लेट होती है जो संरेखण और विद्युत निरंतरता बनाए रखने के कार्यों को प्रदान करने के लिए दोनों रेलों पर फिसलती है। यह रेल लिंक अनुभाग पर पहियों के प्रभाव को कम करता है, और ट्रेन के चलने की स्थिरता सुनिश्चित करता है। रेल जोड़ को तीन प्रकारों में विभाजित किया जा सकता है, जैसे हल्की रेल के लिए रेल जोड़, भारी रेल के लिए फिशप्लेट और क्रेन रेल के लिए रेल जोड़।

सामान्य रेल जोड़

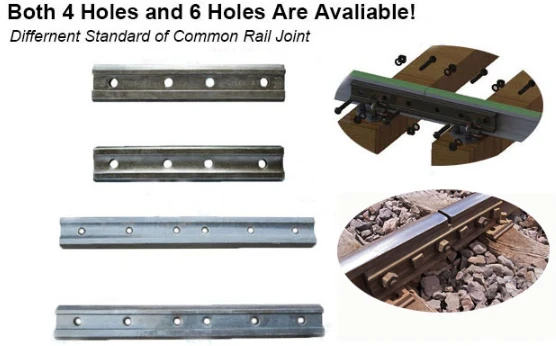

सामान्य रेल जोड़ नियमित आकार, 4 छेद या 6 छेद वाला होता है और इसका सबसे अधिक उपयोग रेलवे ट्रैक में किया जाता है। हमारे पास सभी प्रकार की रेलों के लिए अलग-अलग मानक रेल ज्वाइंट सूटिंग का उत्पादन करने की ताकत है। हमारे द्वारा निर्मित उत्पाद निम्नलिखित हैं:

जीबी (चीनी) मानक रेल संयुक्त

• आकार: 43 किग्रा, 50 किग्रा, 60 किग्रा, 75 किग्रा
• सामग्री: चीनी स्टील ग्रेड 55#
• मानक: टीबी/टी2345-2008
• बढ़ाव ए: 9% से अधिक या उसके बराबर
• ब्रिनेल कठोरता: एचबीडब्ल्यू 227-388

बीएस मानक रेल जोड़

• आकार: बीएस75आर, बीएस80ए, बीएस90ए, बीएस100ए, बीएस113ए
• सामग्री: चीनी स्टील ग्रेड 40#
• मानक: BS47-1
• तन्यता ताकत आरएम: 550-650 एमपीए
• बढ़ाव ए: 18% से अधिक या उसके बराबर

यूआईसी मानक रेल संयुक्त

• आकार: U79 - UIC54, U85 - UIC60
• सामग्री: चीनी स्टील ग्रेड 40#
• मानक: UIC864-4, UIC864-8
• तन्यता ताकत आरएम: 550-650 एमपीए
• बढ़ाव ए: 18% से अधिक या उसके बराबर

डीआईएन मानक रेल जोड़

• मानक: डीआईएन 5902-1995
• सामग्री: चीनी स्टील ग्रेड Q235
• आकार: 1. FL10- FL20: FL10, FL14, FL18, FL20 . 2. FL30–FL41: FL30, FL33, FL41, FL49
• बढ़ाव ए: एफएल10- एफएल20 21% से अधिक या उसके बराबर एफएल30-एफएल41 23% से अधिक या उसके बराबर

अफ़्रीका रेल संयुक्त

• आकार: 85 पौंड, 85 पौंड-80 पौंड
• सामग्री: चीनी स्टील ग्रेड 50#
• मानक: ग्राहक की आवश्यकताओं के अनुसार

अमेरिका रेल संयुक्त

• आकार: 115आरई, 119आरई, 132आरई, 136आरई, 141आरई
• सामग्री: चीनी स्टील ग्रेड 50#
• मानक: एरेमा 2007

दक्षिण अमेरिका रेल संयुक्त

• ब्राज़ील रेल जोड़
• आकार: टीजे57, टीजे एएससीई 90, टीजे यूआईसी60
• सामग्री: चीनी स्टील ग्रेड 50# या अनुकूलित

अन्य प्रकार के प्रत्येक मानक रेल जोड़ (उभार, समझौता, इंसुलेटेड, ग्लूड इंसुलेटेड) भी उपलब्ध हैं!

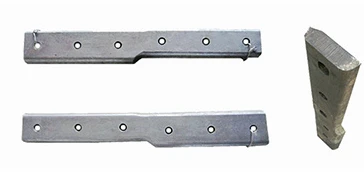

कॉम्प्रोमाइज ज्वाइंट बार का उपयोग दो अलग-अलग रेल खंडों को जोड़ने के लिए किया जाता है, यह उन्हें सटीक रूप से जोड़ सकता है और पूरे ट्रैक को सपाट और चिकना बना सकता है। हमारे द्वारा निर्मित कॉम्प्रोमाइज रेल जोड़ उच्च शक्ति वाले स्टील का उपयोग करते हैं और उन्नत सटीक मशीन द्वारा बनाए जाते हैं, इसमें सटीक विनिर्देश होते हैं और रेल बिल्कुल फिट होते हैं। एक समझौता दो बार से बना होता है: गेज साइड जॉइंट बार और बाहरी जॉइंट बार।

उपयुक्त समझौता रेल जोड़ का चयन कैसे करें?

यदि आप सही समझौता रेल जोड़ का ऑर्डर देना चाहते हैं, तो दोनों रेल खंडों के विनिर्देश और आपके लिए आवश्यक रेल जोड़ के निम्नलिखित आयाम स्पष्ट होने चाहिए।

रेल के सिरे से पहले छेद की केंद्र रेखा तक -।

पहले छेद की बी - केंद्र की रेखा से {{1} दूसरे छेद की केंद्र की रेखा तक।

दूसरे छेद की सी - केंद्र रेखा {{1}, तीसरे छेद की केंद्र रेखा {{2} तक (जहाँ 6-छेद बार का उपयोग किया जाता है)।

डी - बोल्ट छेद का व्यास (या बोल्ट का आकार)।

ई - गैर {{2} मानक रेल पर बोल्ट छेद की ऊंचाई (आधार के ऊपर बोल्ट छेद की मध्य रेखा)

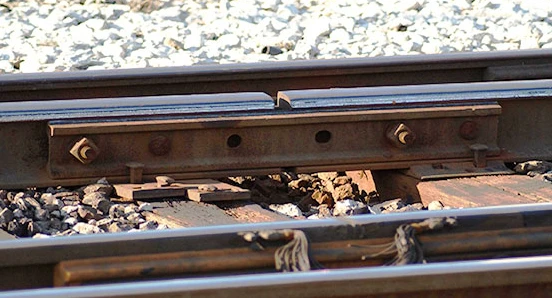

उभार रेल जोड़, जिसे उभार रेल जोड़ भी कहा जाता है, में संयुक्त पट्टी के बीच में एक उभार खंड होता है, और यह स्टील रेल को कसकर बांध सकता है। बल्ज रेल जोड़ का उपयोग आमतौर पर टूटी हुई वेल्डेड रेलों या आपातकालीन क्लैंप के साथ टूटे हुए वेल्डेड रेल जोड़ की अस्थायी मरम्मत में किया जाता है। यह विभिन्न रेल खंडों के लिए उपयुक्त हो सकता है और रेल ट्रैक में निरंतर आवाजाही की गारंटी देते हुए त्वरित और अस्थायी मरम्मत सक्षम कर सकता है।

इंसुलेटेड रेल जॉइंट का उपयोग आमतौर पर रेलवे ट्रैक में विद्युत प्रतिरोध के लिए किया जाता है। इसमें रेल ट्रैक की संपर्क सतह के चारों ओर इन्सुलेशन सामग्री लपेटी या बोल्ट की गई है जो सिग्नलिंग और टूटी हुई रेल पहचान प्रणालियों को नियंत्रित कर सकती है। इंसुलेटेड रेल जोड़ के अंतिम पोस्ट को दो प्रकारों में वर्गीकृत किया जा सकता है: सम्मिलित अंत पोस्ट और चिपका हुआ अंत पोस्ट।

इंसुलेटेड रेल संयुक्त घटक:

दो रेल खंड

एक अंतिम पोस्ट

दो रेल जोड़

छह (या चार) बोल्ट, नट और वॉशर

विद्युत इन्सुलेशन सामग्री शीट

रेल जोड़ के अन्य प्रकार

अभी संपर्क करें

जीएनईई रेल विकास, निर्माण और निर्यात सेवा सहित विभिन्न रेल जोड़ों के लिए वन-स्टॉप सेवा प्रदान कर सकता है। 50 से अधिक प्रकार के मानक और गैर-मानक फिशप्लेट DIES की आपूर्ति की गई।

जीएनईई रेल द्वारा प्रदान की गई सभी फिश प्लेटें बीएस, यूआईसी, जीबी, एरेमा और डीआईएन आदि सहित अंतरराष्ट्रीय मानक आवश्यकताओं को पूरा करती हैं। इसके अलावा, ग्राहक की विशिष्ट आवश्यकताओं के साथ अनुकूलित उत्पाद प्रदान किए जा सकते हैं। अब तक जीएनईई के पास निर्यात के लिए सालाना कम से कम 500 कंटेनर हैं, 100% ग्राहक संतुष्टि। हमारी तकनीकी टीम के पास अनुकूलित प्रकार के चीनी और विदेशी रेल जोड़ों के डिजाइन और उत्पादन का समृद्ध अनुभव है, और हम आवश्यक समायोजन और संशोधन भी कर सकते हैं।
