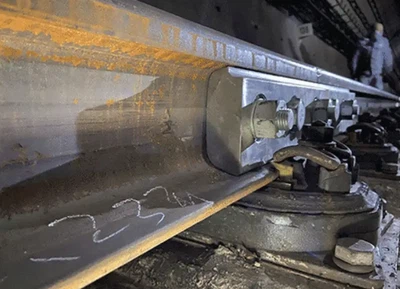

Aरेल मछली प्लेटएक संरचनात्मक कनेक्टर है जो उच्च शक्ति वाले बोल्ट का उपयोग करके दो रेल सिरों को एक साथ जोड़ता है, जो अनुदैर्ध्य बल संचरण सुनिश्चित करता है और ब्रेकिंग, त्वरण और तापमान भिन्नता के तहत सापेक्ष विस्थापन को रोकता है। यह रेल जोड़ों को स्थिर करता है और रेल अंतराल पर प्रभाव भार को कम करता है।जीएनईई रेलGB, UIC, DIN536, QU, JIS, AS1085, BS11, और AREMA/ASCE रेल सेक्शन के साथ संगत फिश प्लेट बनाती है, बोल्ट मिलान और संयुक्त असेंबली मार्गदर्शन सहित सेवाओं के साथ मानक और भारी ड्यूटी संयुक्त बार की आपूर्ति करती है।
रेल ज्वाइंट बार का कार्य
रेल ज्वाइंट बार (या फिशप्लेट) एक स्टील का घटक होता है, जो ट्रेनों के लिए निरंतर, स्थिर पथ सुनिश्चित करते हुए, उन्हें एक साथ रखने के लिए आसन्न रेल के सिरों पर बोल्ट किया जाता है। इसके प्राथमिक कार्यों में उचित क्षैतिज और ऊर्ध्वाधर संरेखण बनाए रखना, क्षति को कम करने के लिए जोड़ों पर भारी पहिया भार वितरित करना और थर्मल विस्तार/संकुचन को समायोजित करना शामिल है।
रेल ज्वाइंट बार्स के मुख्य कार्य:
- संरचनात्मक अखंडता: पृथक्करण को रोकने और संरचनात्मक निरंतरता बनाए रखने के लिए रेल सिरों को जोड़ता है।
- भार वितरण: ट्रेन के वजन को जोड़ पर फैलाकर रेल और टाई पर तनाव कम करता है।
- संरेखण नियंत्रण: सुचारू, सुरक्षित ट्रेन मार्ग के लिए रेल के सिरों को ऊर्ध्वाधर और क्षैतिज दोनों विमानों में संरेखित रखता है।
- थर्मल प्रबंधन: तापमान भिन्नता के कारण रेल के विस्तार और संकुचन की अनुमति देता है।
- बहुमुखी प्रतिभा: मानक रेलों को जोड़ता है, और विशेष "समझौता जोड़" विभिन्न खंडों की रेलों को जोड़ सकते हैं।
52 किलो रेलमार्ग के लिए फिश प्लेट क्या है?
52 किग्रा फिश प्लेट (या रेल ज्वाइंट बार/स्प्लिस बार) एक विशेष इस्पात घटक है जिसका उपयोग 52 किग्रा/मीटर रेल खंडों को जोड़ने के लिए किया जाता है, जिसमें मुख्य रूप से रेल सिरों को सुरक्षित करने के लिए 4 या 6 बोल्ट छेद होते हैं। मानक 52 किलोग्राम फिश प्लेटें आम तौर पर 300 मिमी से 600 मिमी लंबी होती हैं, जिनमें जॉगल्ड फिश प्लेट (टी-5848/टी-5551) जैसे विशेष, उच्च शक्ति वाले वेरिएंट होते हैं जिनका उपयोग आपातकालीन मरम्मत या वेल्ड की सुरक्षा के लिए किया जाता है।
52 किलो फिश प्लेट्स का मुख्य विवरण:
- उद्देश्य:स्थिरता, संरेखण और सुचारू भार हस्तांतरण सुनिश्चित करने के लिए 52 किलोग्राम रेल सिरों को जोड़ता है।
- प्रकार:स्टैंडर्ड फिश प्लेट, जॉगल्ड फिश प्लेट (टूटे/वेल्डेड जोड़ों के लिए)।
- सामग्री:उच्च शक्ति वाला स्टील या लोहा।
- सामान्य विशिष्टताएँ:आमतौर पर 4-छेद या 6-छेद विन्यास (6-छेद के लिए लगभग . 685 मिमी लंबा)।
- मानक:अक्सर भारतीय रेलवे मानकों (आईआरएस) के अनुसार निर्मित किया जाता है।
52 किग्रा फिश प्लेट बनाम 60 किग्रा रेल जॉइंट
52 किग्रा और 60 किग्रा रेल जोड़ मुख्य रूप से रेल प्रोफाइल के अनुसार भिन्न होते हैं, 60 किग्रा (यूआईसी60) भारी, उच्च गति वाले यातायात (172 मिमी ऊंचाई) के लिए डिज़ाइन किए गए हैं और 52 किग्रा हल्के, पारंपरिक लाइनों (156 मिमी ऊंचाई) के लिए डिज़ाइन किए गए हैं।
मुख्य अंतर और विवरण:
- आयाम:60 किलोग्राम रेल का सिर चौड़ा (72 मिमी) है और 52 किलोग्राम रेल (156 मिमी ऊंचाई, 136 मिमी निकला हुआ किनारा) की तुलना में लंबा (172 मिमी) है।
52 किग्रा आयाम:
लंबाई: डिज़ाइन और अनुप्रयोग के आधार पर मानक लंबाई आमतौर पर 300 मिमी से 600 मिमी तक होती है।
चौड़ाई: सामान्य चौड़ाई 100 मिमी से 150 मिमी तक होती है।
मोटाई: आमतौर पर लगभग 20 मिमी से 25 मिमी।
60 किग्रा आयाम:
लंबाई: 52 किलोग्राम संस्करण के समान मानक लंबाई, आमतौर पर 300 मिमी से 600 मिमी तक होती है।
चौड़ाई: सामान्य चौड़ाई 100 मिमी से 160 मिमी तक होती है।
मोटाई: आमतौर पर लगभग 20 मिमी से 30 मिमी।
- आवेदन पत्र:60 किलोग्राम का उपयोग उच्च यातायात वाली मुख्य लाइनों के लिए किया जाता है; 52 किग्रा सेकेंडरी लाइनों, साइडिंग या पुराने बुनियादी ढांचे के लिए है।
- संयुक्त प्रकार:मानक फिशप्लेट का उपयोग समान आकार की रेल के लिए किया जाता है; इन विभिन्न अनुभागों को जोड़ने के लिए संयोजन/समझौता फिशप्लेट (52 किग्रा-60 किग्रा) की आवश्यकता होती है।
- प्रदर्शन:60 किलोग्राम के घटक 52 किलोग्राम की तुलना में बेहतर भार क्षमता और कम थकान प्रदान करते हैं।
2008 में स्थापित,जीएनईई रेलरेलवे घटकों का एक अग्रणी वैश्विक निर्माता और आपूर्तिकर्ता है, जो उच्च गुणवत्ता में विशेषज्ञता रखता हैरेल मछली प्लेटें(संयुक्त बार/स्प्लिस बार) मजबूत उत्पादन क्षमता और वैश्विक सेवा क्षमताओं के साथ।
हमारा रेल फिश प्लेट पोर्टफोलियो व्यापक है और यूआईसी, एरेमा, बीएस, डीआईएन और जीबी सहित अंतरराष्ट्रीय मानकों के अनुरूप है, जिसमें हल्की रेल (8किग्रा-30किग्रा), भारी रेल (38किग्रा-75किग्रा), और क्रेन रेल (क्यू70-क्यू120) सिस्टम शामिल हैं। हम विभिन्न प्रकार की पेशकश करते हैं जैसे इंसुलेटेड ज्वाइंट बार, उभरी हुई फिश प्लेट और कॉम्प्रोमाइज रेल जॉइंट्स, सटीक विशिष्टताओं (4 {{18 }} होल / 6-होल, 24-इंच / 36-इंच) के साथ, उत्कृष्ट यांत्रिक प्रदर्शन सुनिश्चित करते हैं। हम आईएसओ 9001: 2015 प्रमाणन, एक इन-हाउस निरीक्षण केंद्र और एसजीएस और बीवी द्वारा तीसरे पक्ष के ऑडिट द्वारा समर्थित सख्त गुणवत्ता नियंत्रण को बनाए रखते हैं। हमारी वन-स्टॉप सेवा में ग्राहकों की परियोजना आवश्यकताओं के अनुरूप अनुकूलन, उत्पादन, पैकेजिंग और बिक्री के बाद का समर्थन शामिल है।
