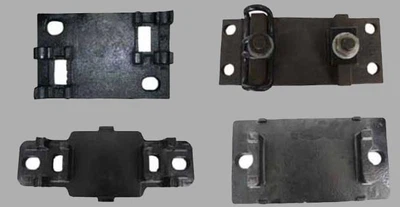

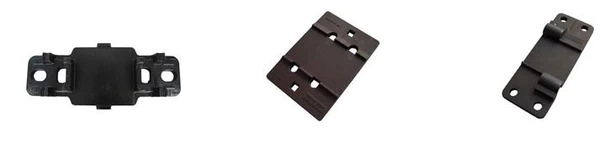

रेल आयरन टाई प्लेट(जिसे सोले प्लेट, बेस प्लेट भी कहा जाता है) और लोचदार कुशन रेल और स्लीपर्स के बीच रेल और माल द्वारा धकेल दिए गए स्लीपर्स को फैलाने के लिए रेल और स्लीपरों के बीच स्थापित किए जाते हैं। कंधों के साथ रेल प्लेटें भी पार्श्व बल को सहन कर सकती हैं।
सिंगल शोल्डर टाई प्लेट
सिंगल शोल्डर टाई प्लेट में केवल एक उठाया हुआ किनारा होता है, जिसका उपयोग रेल के एक छोर के खिलाफ फिट करने के लिए किया जाता है। सिंगल शोल्डर टाई प्लेट आमतौर पर रेल में होती है जो वजन 56lb से 100 lb तक होता है।
डबल शोल्डर टाई प्लेट
डबल शोल्डर टाई प्लेट में दो उठाए गए किनारों और बीच में धँसा बिस्तर का उपयोग रेल से मेल खाने के लिए किया जाता है। रेल को दो कंधों के बीच प्लेट को ठीक से फिट करना चाहिए। इस तरह की टाई प्लेट मुख्य रूप से 100lb से बड़ी रेल के लिए लागू होती है। विभिन्न प्रकार के डबल शोल्डर टाई प्लेट हैं, जैसे कि 2-होल, 4-होल, 5-होल, 6-होल या 8-होल सभी उपलब्ध हैं।
हुक ट्विन टाई प्लेट
हुक ट्विन टाई प्लेटस्विच नीचे के पीछे मतदान की स्थिति में उपयोग किया जाता है। वे आमतौर पर एकल टाई को जकड़ने के लिए जोड़े में उपयोग किए जाते हैं, और यह टाई रिक्ति को भी सुनिश्चित कर सकता है। हुक ट्विन टाई प्लेट की किस्मों में, 3/4 '' और 1 '' मोटी किस्में उत्तरी अमेरिका में बहुत लोकप्रिय हैं।
कास्टिंग रेल टाई प्लेट
| प्रकार | रेल UIC54, UIC60, 50 किलोग्राम रेल, 60 किलोग्राम रेल, S49 और आकार के लिए आदेश के रूप में | |
|---|---|---|
| सामग्री - जाली कार्बन स्टील | QT500-7 | QT450-10 |
| रासायनिक रचना | C: 3.60-3.80, MN: 0.6 से कम या बराबर, SI: 2.50-2.90, P: 0.08 से कम या बराबर, S: 0.025 से कम या बराबर |
C: 3.40-3.90, MN: 0.2-0.5, SI: 2.70-3.00, P: 0.07 से कम या बराबर, S: 0.03 से कम या बराबर |
| सतह | सादा (तेल) | |
| मानक संदर्भित करता है | UIC864-6 | |
GNEE रेल सभी प्रकार की रेल बेस प्लेट का उत्पादन करने में सक्षम है, चाहे वह ग्राहक के चित्र या नमूनों या अन्य तकनीकी विशिष्टताओं के अनुसार मानक हो या अनुकूलित हो।
| प्रकार | आयाम | छेद | इच्छा | रेल | वजन (किग्रा) |
|---|---|---|---|---|---|
| आरपीएच 1/160 | आरपीएच 1/160 | Ø 26 (4x) | 1:40 | S 49/S 54 | 7,86 |
| आरपी 01/01/160 | 345/285/127/160x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 7,70 |
| आरपीएच 1/210 | 345/285/127x210x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 10,55 |
| आरपीएच 1/210 | 345/285/127x210x15/13 | Ø 36,3 (2x) | 1:40 | S 49/S 54 | 10,55 |
| RPH 1/210 FVZ | 345/285/127x210x15/13 | Ø 26 (4x) | 1:40 | S 49/S 54 | 10,69 |
| एसपीएच 1 (ए) | 345/350/127x410x15/13 | Ø 26 (8x) | 1:40 | यूआईसी 60 | 20,60 |
| आरपीएच 6/160 | 370/310/152x160x15/13 | Ø 26 (4x) | 1:40 | यूआईसी 60 | 8,44 |
| आरपीएच 6/210 | 370/310/152x210x15/13 | Ø 26 (4x) | 1:40 | यूआईसी 60 | 11,32 |
| एसजेड 60 | 370/350/152x420x15/13 | Ø 26 (8x) | 1:40 | यूआईसी 60 | 22,73 |
| आरपीएच 11 ü | 664/554x160 | Ø 26 (4x) | 1:40 | S 54 | 15,37 |
| आरपीएच 13 ü | 690/570x160 | Ø 26 (4x) | 1:40 | यूआईसी 60 | 15,27 |
| आरपीओ 5 | 345/285/127x160x15/13 | Ø 26 (4x) | 1:20 | S 49/S54 | 8 |
