उत्पाद परिचय
SKL14 स्प्रिंग क्लिप रेल बन्धन प्रणाली एक अत्यधिक कुशल लोचदार फास्टनर डिवाइस है जिसका उपयोग विशेष रूप से रेलवे पटरियों को ठीक करने के लिए किया जाता है। स्प्रिंग क्लिप (स्प्रिंग स्टील से बने लोचदार तत्व) और रेल के सहयोग से, रेल को स्थिर रूप से क्लैंप किया जा सकता है और अनुदैर्ध्य रूप से विस्थापित किया जा सकता है। सिस्टम प्रीलोड की कार्रवाई के तहत स्प्रिंग क्लिप्स को निरंतर लोचदार विरूपण का उत्पादन करने के लिए एक अद्वितीय ज्यामितीय संरचना और सामग्री प्रक्रिया को अपनाता है, जो न केवल रेल और स्लीपरों के बीच विश्वसनीय संबंध सुनिश्चित करता है, बल्कि ट्रेन के गतिशील भार द्वारा उत्पन्न कंपन ऊर्जा को प्रभावी रूप से अवशोषित करता है, जबकि रेल को सीमित विस्तार और तापमान के कारण सीमित करने की अनुमति देता है।
इसके मुख्य घटकों में SKL14 स्प्रिंग क्लिप, इन्सुलेटिंग गेज ब्लॉक, बोल्ट एंकर और मैचिंग पैड आदि शामिल हैं। इसमें मजबूत थकान प्रतिरोध, लंबे रखरखाव चक्र और सटीक ट्रैक ज्यामिति की विशेषताएं हैं। इसका उपयोग उच्च गति वाले रेलवे, भारी-लोड लाइनों और शहरी रेल पारगमन के कंक्रीट स्लीपर वर्गों में व्यापक रूप से किया जाता है। यह ट्रैक संरचनाओं और ड्राइविंग सुरक्षा की अखंडता में सुधार करने के लिए एक प्रमुख तकनीकी उपकरण है।
मुख्य घटक
SS35 स्क्रू स्पाइक:sस्लीपर को फास्टनर सिस्टम को पारिस्थितिक रूप से ठीक करता है। यह स्लीपर पर संबंधित छेदों के साथ सहयोग करता है और विश्वसनीय कनेक्शन बल प्रदान करने के लिए अपनी थ्रेडेड संरचना का उपयोग करता है, यह सुनिश्चित करता है कि फास्टनर सिस्टम और स्लीपर के बीच कोई सापेक्ष विस्थापन नहीं है, जिससे पूरे ट्रैक संरचना की स्थिरता सुनिश्चित होती है।
मंज़िल ढोनेवाला:mघर्षण को कम करने और दबाव को कम करने के लिए उपयोग किया जाता है। इसे अखरोट या बोल्ट के सिर और संपर्क क्षेत्र को बढ़ाने के लिए जुड़े हुए हिस्से के बीच रखा जाता है, दबाव-असर सतह के संपीड़ित तनाव को कम करने, कनेक्टिंग पार्ट की सतह को कुचलने से रोकें, और नट या बोल्ट को कसने या उपयोग के दौरान घर्षण से क्षतिग्रस्त होने से रोकने में भी मदद करें।
प्लास्टिक डॉवेल:आमतौर पर स्थिति और सहायक फिक्सिंग में एक भूमिका निभाता है। SKL14 सिस्टम में, इसका उपयोग कुछ घटकों की स्थापना स्थिति को निर्धारित करने और घटकों के बीच सापेक्ष स्थिति सटीकता सुनिश्चित करने के लिए किया जा सकता है। इसी समय, यह एक निश्चित सीमा तक कनेक्शन की स्थिरता को भी बढ़ा सकता है और घटकों को गलती से उपयोग के दौरान चलती या अव्यवस्थित करने से रोक सकता है।
गाइड प्लेट:आम तौर पर रेल का मार्गदर्शन और स्थिति के लिए उपयोग किया जाता है, ताकि रेल सही स्थिति में रहें और ट्रेन की गेज सटीकता सुनिश्चित करें। यह उचित रूप से मार्गदर्शन कर सकता है और ट्रेन द्वारा प्रेषित बल को रेल के माध्यम से बुनियादी संरचनाओं जैसे कि स्लीपर्स और रोडबेड्स तक पहुंचा सकता है, और साथ ही साथ रेल के लिए एक निश्चित पार्श्व समर्थन प्रदान करता है, ट्रैक की स्थिरता को बढ़ाता है, और पार्श्व विस्थापन से रेल को रोकता है।
रेल पैड:रेल और स्लीपरों के बीच स्थित, उनका मुख्य कार्य स्लीपरों पर ट्रेन लोड के प्रभाव को बफर करना और रेल और स्लीपरों के बीच पहनने को कम करना है। यह कुछ डिग्री लोच प्रदान कर सकता है, ताकि ट्रैक में बेहतर कंपन में कमी का प्रदर्शन हो, ट्रेन से उत्पन्न कंपन और शोर को कम किया जा सके, और एक इन्सुलेटिंग भूमिका भी निभाई, जिससे करंट को रेल के माध्यम से स्लीपर्स को प्रेषित होने से रोक दिया जा सके और ट्रैक संरचना के विद्युत प्रदर्शन की रक्षा की जा सके।
उत्पाद विनिर्देश
| SKL क्लिप रेल बन्धन प्रणाली की एक इकाई के लिए विनिर्देश | ||||
| वस्तु | मात्रा | प्रकार | सामग्री | टिप्पणी |

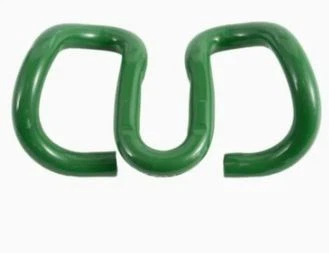

| स्कल टेंशन क्लिप | 2 | SKL1, SKL3, SKL12, SKL14 | 60si2cra, 60si2cra, 38si7 | कठोरता: 42-47 hrc |
| मानक: DIN17221, GB/T1222 | ||||
| SS35 स्क्रू स्पाइक | 2 | M24 × 150 मिमी | ग्रेड 4.6: Q235 | मानक: iso 898-1 |
| ग्रेड 5.6: 35# | Uic 864-1 | |||
| ग्रेड 8.8: 45# | Nf f 500-50 | |||
| मंज़िल ढोनेवाला | 2 | ULS7 | Q235 | मानक: EN10025, EN10139 |
| प्लास्टिक डाउल | 2 | पेंच स्पाइक के विभिन्न आकारों के लिए | HDPE, प्रबलित नायलॉन 66 (PA66) | कंक्रीट स्लीपर में डालने के लिए |
| गाइड प्लेट | 2 | UIC54, UIC60, 50 किग्रा रेल, 60 किलो रेल, | प्रबलित नायलॉन 66 (PA66) | विभिन्न डिजाइन उपलब्ध हैं |
| और आदेश के रूप में अन्य आकार | ||||
| रेल पैड | 1 | आदेश के रूप में आकार | ईवा, या रबर | |
उत्पाद व्यवहार्यता
हम ग्राहकों के चित्र और नमूने के अनुसार उत्पाद प्रदान कर सकते हैं। मुख्य उत्पाद निम्नलिखित हैं:
1। स्क्रू स्पाइक/कोच स्क्रू/ड्राइव स्क्रू/स्लीपर स्क्रू, डॉग स्पाइक/रेलमार्ग स्पाइक/लॉक स्पाइक/कट स्पाइक, आदि।
2। रेल क्लिप/ टेंशन क्लैंप/ ई क्लिप/ पीआर क्लिप/ एसकेएल क्लिप/ डी क्लिप/ आरएन क्लिप/ एनएबीएलए क्लिप, आदि
3। कुंडा बोल्ट/ ट्रैक बोल्ट/ विशेष बोल्ट/ यू बोल्ट/ जे बोल्ट/ एंकर बोल्ट/ हुक बोल्ट/ फाउंडेशन बोल्ट/ स्टड बोल्ट/ रॉड बोल्ट/ घुमावदार बोल्ट/ सुरंग बोल्ट
4। टाई प्लेट/ बेस प्लेट/ रेल प्लेट/ रेल फिक्सिंग बेस/ रेल पैड/ एकमात्र प्लेट/ एकमात्र पैड
5। मछली की प्लेट / संयुक्त बार / रेल संयुक्त / स्प्लिस बार
6। ट्रैक बोल्ट/ टी बोल्ट/ रेल बोल्ट/ क्लैंप बोल्ट/ डाला गया बोल्ट/ क्लिप बोल्ट/ फिश बोल्ट/ स्क्वायर बोल्ट/ रॉड बोल्ट/ रेल संयुक्त बोल्ट
7। क्लैंप प्लेट/ रेल स्प्रिंग क्लैंप/ एंकर प्लेट/ स्टील क्लिप
8। रेल स्लीपर्स के लिए रेल शोल्डर/ रेल स्लीपर आवेषण/ रेल एंकर
9। प्लास्टिक डॉवेल / गाइड प्लेट / नायलॉन सम्मिलित / रेल इन्सुलेटर
10। रेल पैड (रबर, ईवा, टीपीयू, आदि।) / रेल एकमात्र प्लेट / रेल समायोजन पैड
