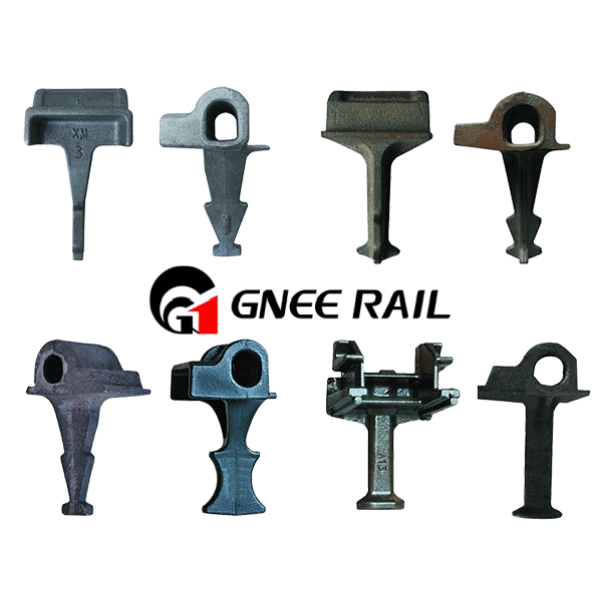

रेल शोल्डर क्या है?
इलास्टिक रेल क्लिप को ठीक करने के लिए रेल शोल्डर को कंक्रीट रेल टाई में डाला जाता है। दो प्रकार के रेल शोल्डर उपलब्ध हैं, कास्ट-इन शोल्डर और वेल्ड-ऑन शोल्डर, दोनों का उपयोग इलास्टिक रेल क्लिप को ठीक करने के लिए किया जाता है।

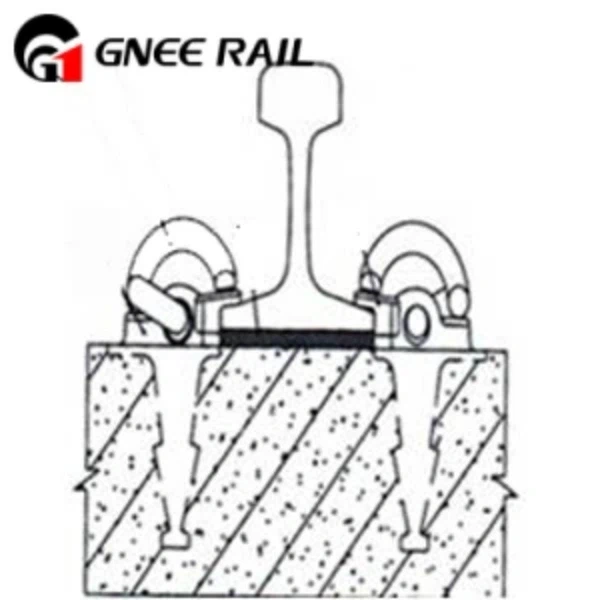

रेल वे फास्टनिंग सिस्टम के एम्बेडेड भाग के रूप में कास्टिंग कंधों को कंक्रीट स्लीपर में दबाया जाता है और रेल को जकड़ने के लिए ई क्लिप के साथ मिलकर काम किया जाता है। शोल्डर में कास्ट लोहे से कास्टिंग करके बनाई जाती है, जैसे GB/T 1348-1988, NF EN 1563(1997), ISO1038, DIN 1693, JIS G5502 (2001), KS D 4302, GOST 7293(1985) या बीएस एन 1563(1997)।
|
आवेदन |
यूआईसी54 |
यूआईसी60 |
115आरई, 50 किग्रा रेल, 60 किग्रा रेल, बीएस80एलबीएस, बीएस100एलबीएस, आदि। |
|
नाम |
क्यूटी500-7 |
क्यूटी450-10 |
क्यूटी400-15 |
|
मानक |
जीबी 1348-88 |
जीबी 1348-88 |
जीबी 1348-89 |
|
रासायनिक संघटन(%) |
C:3.60-3.80 |
C:3.40-3.90 |
C:3.50-3.60 |
|
C:3.60-3.80 |
एमएन:0.2-0.5 |
एमएन: 0 से कम या उसके बराबर.5 |
|
|
सी:2.50-2.90 |
सी:2.70-3.00 |
सी:3.0-3.2 |
|
|
पी: 0 से कम या उसके बराबर.08 |
पी: 0 से कम या उसके बराबर.07 |
पी: 0 से कम या उसके बराबर.07 |
|
|
एस: 0.025 से कम या उसके बराबर |
एस: 0 से कम या उसके बराबर.03 |
एस: 0.02 से कम या उसके बराबर |
|
|
तन्यता ताकत |
500 एमपीए से अधिक या उसके बराबर |
450 एमपीए से अधिक या उसके बराबर |
400 एमपीए से अधिक या उसके बराबर |
|
नम्य होने की क्षमता |
320 एमपीए से अधिक या उसके बराबर |
310 एमपीए से अधिक या उसके बराबर |
250 एमपीए से अधिक या उसके बराबर |
|
बढ़ाव(%) |
7 से बड़ा या उसके बराबर |
10 से बड़ा या उसके बराबर |
15 से अधिक या उसके बराबर |
|
कठोरता |
170~230एचबी |
160~210एचबी |
130~180एचबी |
|
metallographic संगठन |
फेराइट और पर्लाइट |
ग्रेफाइट और फेराइट और पर्लाइट |
फेराइट |
रेल शोल्डर अनुप्रयोग:
जब रेल की फास्टिंग के लिए इलास्टिक रेल क्लिप की ई शैली का उपयोग किया जाता है, तो शोल्डर फास्टनिंग पर वेल्ड स्टील स्लीपर और स्टील बेस प्लेट दोनों पर रेल रिटेनिंग इकाइयों का निर्माण संभव बनाता है।
भले ही शोल्डर में डाली गई रेल को आमतौर पर कंक्रीट स्लीपर में दबाया जाता है, इसे स्विच और क्रॉसिंग लेआउट के निर्माण में उपयोग के लिए लंबी लंबाई के स्टील स्लीपर सेक्शन या बियरर पर भी वेल्ड किया जा सकता है, जहां ऊर्ध्वाधर रेल ज्यामिति नियोजित होती है।
विशेष स्थिति में रेल शोल्डर की वेल्डिंग क्षमता, जो लेआउट डिज़ाइन द्वारा निर्धारित होती है, रेल शोल्डर को अधिक उपयोगी और लागत प्रभावी बनाती है।
विशिष्ट रेल अनुभागों के लिए उपयोग किए जाने वाले रेल शोल्डर एक्सेसरीज़ को सही इलास्टिक क्लिप टो लोडिंग प्राप्त करने के लिए डिज़ाइन मानदंडों के अनुसार अपनाया जाना चाहिए। और बेहतर वेल्ड अखंडता प्राप्त करने के लिए मिल्ड वेल्ड क्षेत्र चेहरों के साथ कुछ रेल शोल्डर प्रदान किए जाते हैं।
रेल फास्टनरों के एक अग्रणी निर्माता और आपूर्तिकर्ता के रूप में, Gnee Rail ग्राहकों की जरूरतों को पूरा करने वाले विभिन्न प्रकार के कंधों की आपूर्ति करने में सक्षम है।
