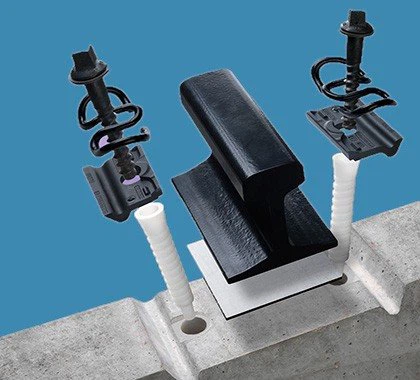

SKL3/SKL12/SKL14 क्लिप रेल फास्टनिंग सिस्टम का उपयोग अक्सर कंक्रीट स्लीपरों में किया जाता है। ऐसा इसलिए है क्योंकि कंक्रीट स्लीपरों में भारी वजन, बड़ी ढलान और उच्च कठोरता की विशेषताएं होती हैं, जिनमें फास्टनरों के प्रदर्शन के लिए उच्च आवश्यकताएं होती हैं, जैसे कि बकलिंग दबाव, लोच और समायोजन क्षमता।
एसकेएल क्लिप रेल फास्टनिंग सिस्टम
|
नाम का हिस्सा |
मात्रा |
प्रकार |
सामग्री |
खत्म करना |
टिप्पणी |
|
SKL14 तनाव क्लिप |
2 |
दीया. 13 मिमी |
60Si2CrA, 38Si7 |
सादा तेलयुक्त, रंगीन पेंटिंग, या अन्य आवश्यक। |
कठोरता: 42-47एचआरसी |
|
थकान परीक्षण: जब क्लिप स्प्रिंग विक्षेपण 9.1 मिमी तक पहुंचता है और स्विंगविक्षेपण 1.42 मिमी होता है, तो थकान का जीवन बिना टूटे 5 लाख चक्र होगा। |
|||||
|
मानक: DIN17221, GB/T1222 |
|||||
|
Ss35 स्क्रू स्पाइक |
2 |
एम24×150मिमी |
ग्रेड 4.6: क्यू235 |
सादा तेलयुक्त, काला ऑक्साइड, गैल्वेनाइज्ड, हॉट डिप गैल्वेनाइज्ड, डैक्रोमेट और शेरार्डाइज्ड |
मानक: आईएसओ898-1, यूआईसी864-1 और एनएफ एफ500-50 |
|
एम24×160मिमी |
ग्रेड 5.6: 35# |
||||
|
एम24×180मिमी |
ग्रेड 8.8: 45# |
||||
|
प्लेन वॉशर |
2 |
Uls7 |
Q235 |
मानक: EN10025, EN10139 |
|
|
प्लास्टिक डॉवेल |
2 |
स्क्रू स्पाइक के विभिन्न आकारों के लिए |
एचडीपीई, प्रबलित नायलॉन 66 (पीए66) |
काला, नीला, पीला, हरा या अन्य रंग |
कंक्रीट स्लीपर में डालने के लिए |
|
गाइड प्लेट |
2 |
UIC54, UIC60, 50kg रेल, 60kg रेल, और अन्य आकार ऑर्डर के अनुसार |
प्रबलित नायलॉन 66 (पीए66) |
विभिन्न डिज़ाइन उपलब्ध हैं. विभिन्न डिज़ाइन उपलब्ध हैं. |
|
|
रेल पैड |
1 |
UIC54, UIC60, और आकार आदेशानुसार |
ईवीए, या रबर |
SKL12 रेल फास्टनर सिस्टम घटक
|
वस्तु |
मात्रा |
सामग्री |
|
|
एसकेएल तनाव क्लिप |
2 |
60Si2CrA, 60Si2CrA, 38Si7 |
|
|
Ss35 स्क्रू स्पाइक |
2 |
ग्रेड 4.6: क्यू235 |
|
|
ग्रेड 8.8: 45# |
|
||
|
ग्रेड 5.6: 35# |
|
||
|
मंज़िल ढोनेवाला |
2 |
Q235 |
|
|
प्लास्टिक डॉवेल |
2 |
एचडीपीई, प्रबलित नायलॉन 66 (पीए66) |
|
|
गाइड प्लेट |
2 |
प्रबलित नायलॉन 66 (पीए66) |
|
|
रेल पैड |
1 |
ईवीए, या रबर |
|
रेल बन्धन के अन्य प्रकार
|
वही सिलसिला |
SKL1 |
|
SKL2 |
|
|
SKL3 |
|
|
एसकेएल12 |
|
|
एसकेएल14 |
|
|
सामान्य शृंखला |
ई टाइप |
|
नबला प्रकार |
|
|
केपी/केपीओ प्रकार |
|
|
विशेष शृंखला |
पीआर प्रकार |
|
दीनिक प्रकार |
|
|
रूसी प्रकार |
|
|
वसा क्लिप |
|
|
गेज लॉक क्लिप |
SKL12 रेल फास्टनिंग सिस्टम के आयाम और सामग्री
|
मद संख्या। |
विवरण |
विनिर्देश |
सामग्री |
|
1 |
मछली बोल्ट |
22×135, 24×135, 24×145 |
Q235 |
|
2 |
उच्च शक्ति वाली मछली बोल्ट |
22×135, 24×135, 24×145 |
C45 |
|
3 |
इंसुलेटेड बोल्ट |
22×160, 24×160, 24×170 |
C45 |
|
4 |
टी टाइप बोल्ट |
M24x110 |
Q235 |
|
5 |
मंज़िल ढोनेवाला |
6×25×50 |
Q235 |
|
6 |
स्प्रिंग वाला वाशर |
20×8, 24×8, 26×8 |
? |
|
7 |
डबल स्प्रिंग वॉशर |
26×8 |
? |
|
8 |
पेंच स्पाइक |
M22x185, M24x195 |
Q235 |
|
9 |
स्क्वायर हेड स्क्रू स्पाइक |
22x145, 22x155, 22x165 |
Q235A |
|
10 |
षट्भुज पेंच स्पाइक |
22x145, 22x155, 22x165, 22x185, 22x195 |
Q235A |
|
11 |
कुत्ता स्पाइक |
16×165 |
? |
|
12 |
गेज एप्रन |
10#, 13#, 14#, 20# |
Q235 |
|
13 |
एंटीसेप्टिक गेज एप्रन |
10# |
Q235 |
|
14 |
स्टील टाई प्लेट/बेस प्लेट |
|
क्यूटी450-10 |
|
15 |
रेल लंगर |
? |
क्यूटी450-10, क्यू235ए, क्यूटी400-15 |
|
16 |
रबर टाई प्लेट |
P43, P50, P60 |
रबड़ |
|
17 |
लोचदार रेल क्लिप |
ए, बी प्रकार |
60Si2Mn |
|
18 |
एसकेएल गंभीर प्रकार |
60Si2Cr, 38Si7 |
|
|
19 |
जी प्रकार |
60Si2MnA |
|
|
20 |
डब्ल्यू प्रकार |
||
|
21 |
एंटीसेप्टिक इलास्टिक रेल क्लिप |
बी प्रकार |
60Si2MnA |
|
22 |
नायलॉन एप्रन ब्लॉक? |
वी प्रकार, 0-4#, 2-6# |
पॉलियामाइड 66 |
|
23 |
इंसुलेटेड रेल गेज रॉड |
￠32, ￠36 |
? |
|
24 |
रेल गेज रॉड |
￠32, ￠36 |
? |
|
25 |
मछली की थाली |
43 किग्रा, 50 किग्रा, 60 किग्रा, 75 किग्रा |
B7. 45# |
|
बीएस60, बीएस75आर, बीएस80ए, बीएस90ए |
B6, B7 |
||
|
इंसुलेटेड फिश प्लेट (43, 50, 60, 75).. |
B6, B7 |
||
|
यूआईसी60, यूआईसी54 |
50#, 45# |
एसकेएल क्लिप रेल फास्टनिंग सिस्टम विशिष्टता
वोस्लोह एसकेएल क्लिप रेल फास्टनिंग सिस्टम कंक्रीट शोल्डर के बिना गिट्टी रहित रेलवे और स्लीपर ट्रैक पैनल के लिए एक स्वतंत्र फास्टनिंग सिस्टम है। इसमें निम्नलिखित मुख्य संरचनात्मक विशेषताएं हैं:
रिब बेस प्लेट: फास्टनर की रिब बेस प्लेट के दोनों सिरों पर अलग-अलग स्क्रू होल होते हैं। मजबूती से निर्धारण सुनिश्चित करने के लिए इन पेंच छेदों को स्लीपरों या ट्रैक प्लेटों से जोड़ा जा सकता है।
टी-बोल्ट सॉकेट और रेल शोल्डर: रिब्ड बेस प्लेट पर टी-बोल्ट सॉकेट और रेल शोल्डर होते हैं। टी-बोल्ट के नट को कस कर, रेलवे संचालन की स्थिरता सुनिश्चित करने के लिए फास्टनर की लोचदार पट्टी को कड़ा किया जा सकता है।
क्षैतिज पार्श्व समायोजन: यह फास्टनर सही रेल स्थिति सुनिश्चित करने के लिए विभिन्न आकार के सनकी टेपर का उपयोग करके क्षैतिज पार्श्व समायोजन की अनुमति देता है।
ऊंचाई समायोजन: ऊंचाई वाले रेल पैड डालकर रेल की ऊंचाई को आसानी से समायोजित किया जा सकता है, जिससे रेल लाइन के लिए सटीक ऊंचाई सेटिंग सुनिश्चित होती है।
संक्षेप में, वोस्लोह एसकेएल -12 फास्टनर एक रेलवे फास्टनर है जो विशेष रूप से गिट्टी रहित रेलवे और कंक्रीट शोल्डर के बिना ट्रैक स्लैब के लिए डिज़ाइन किया गया है। इसके कई कार्य हैं और इसका उपयोग रेलवे लाइनों की स्थिरता और समायोजन सुनिश्चित करने के लिए किया जाता है।
